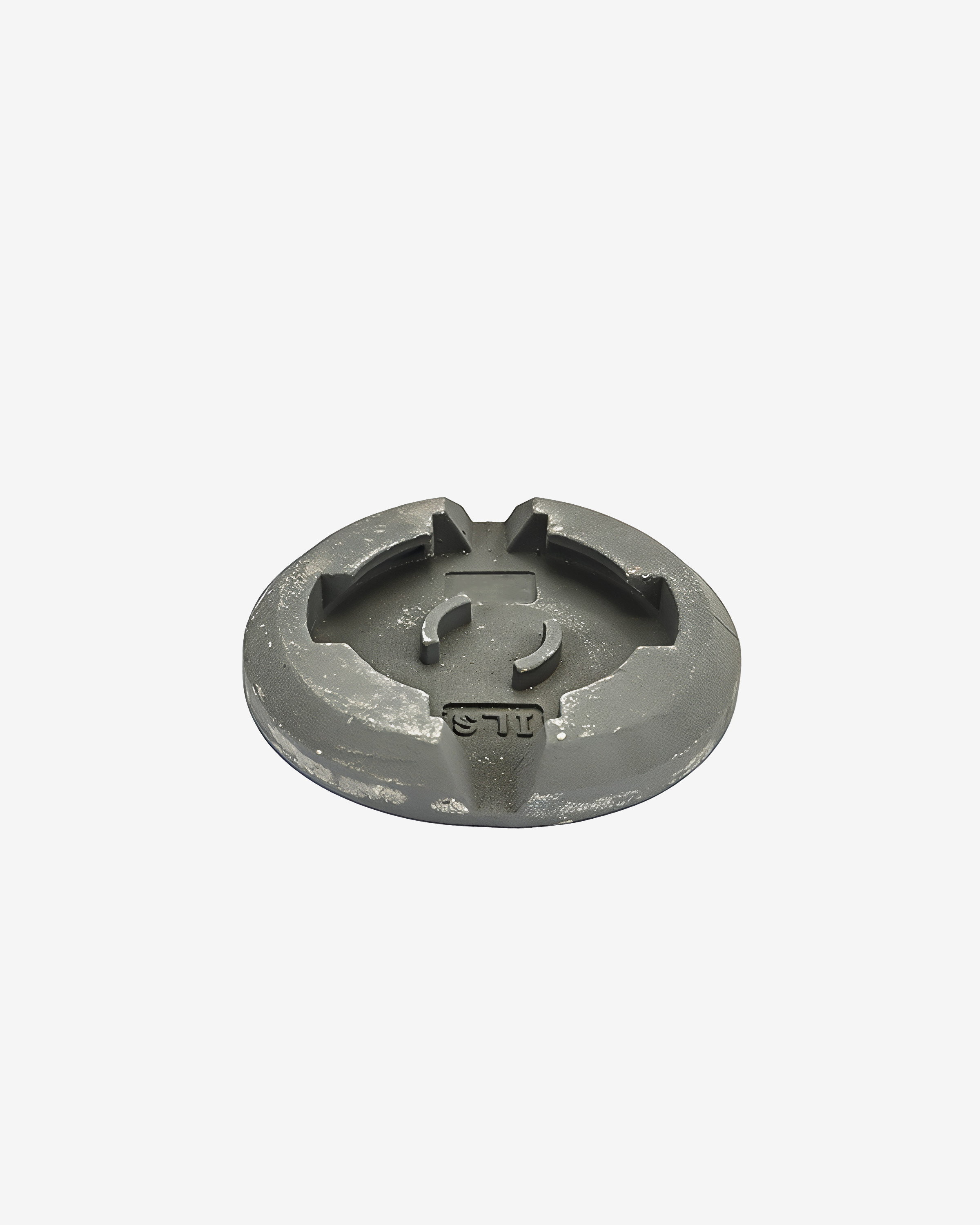

De Breech Base Bodemplaat DF-66 is een bodemplaat voor de Breech Base Twistlock BF-66 en het Breech Base Sjoroog LP-21. Beide zijn uitneembaar, waardoor het dek vrij blijft van uitstekende delen wanneer ze niet in gebruik zijn. De bodemplaat is gemaakt van gietstaal SCW480 en heeft een geteste breeksterkte van 500 kN (circa 50 t).
Demontabele oplossing voor twistlocks en sjorogen

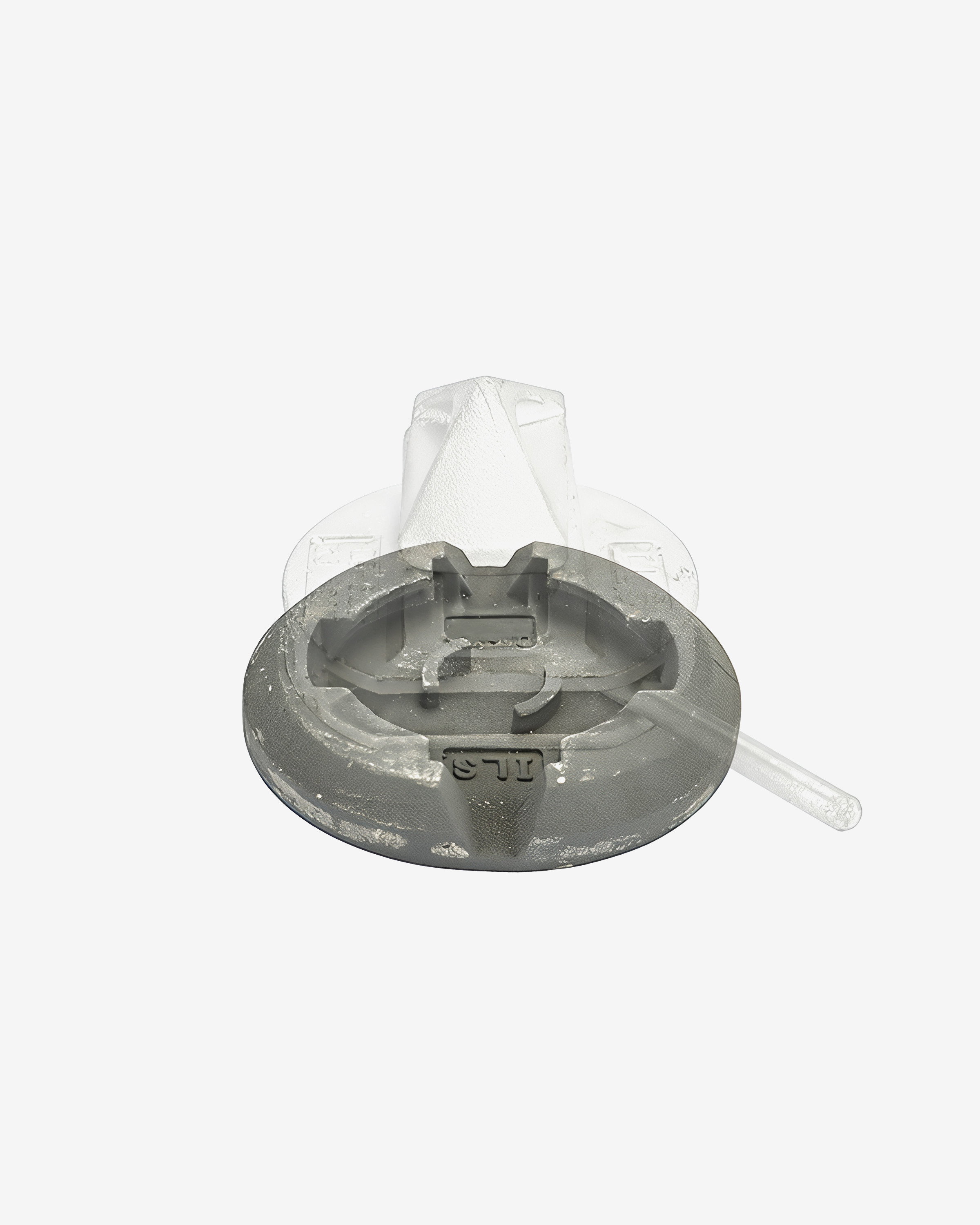

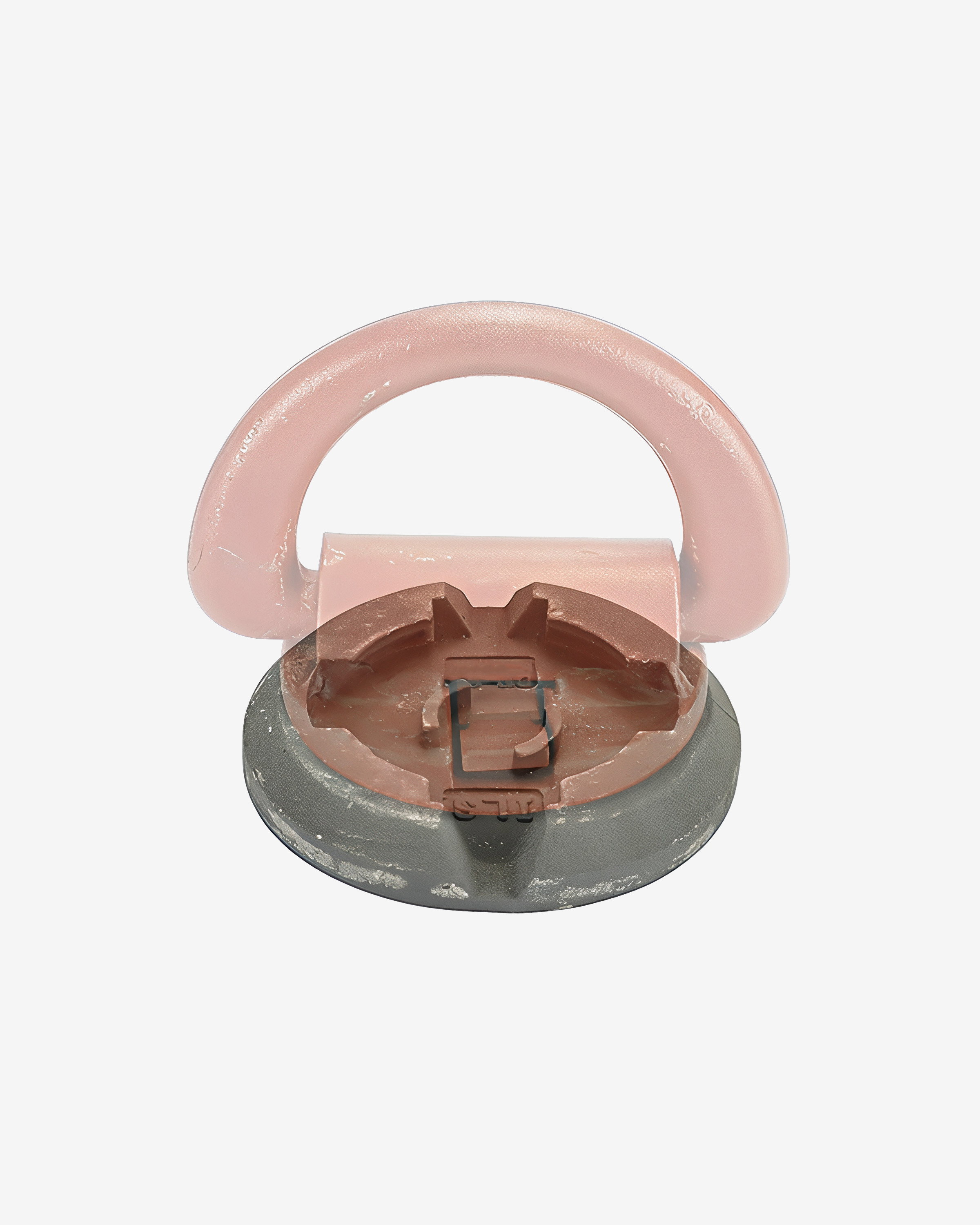

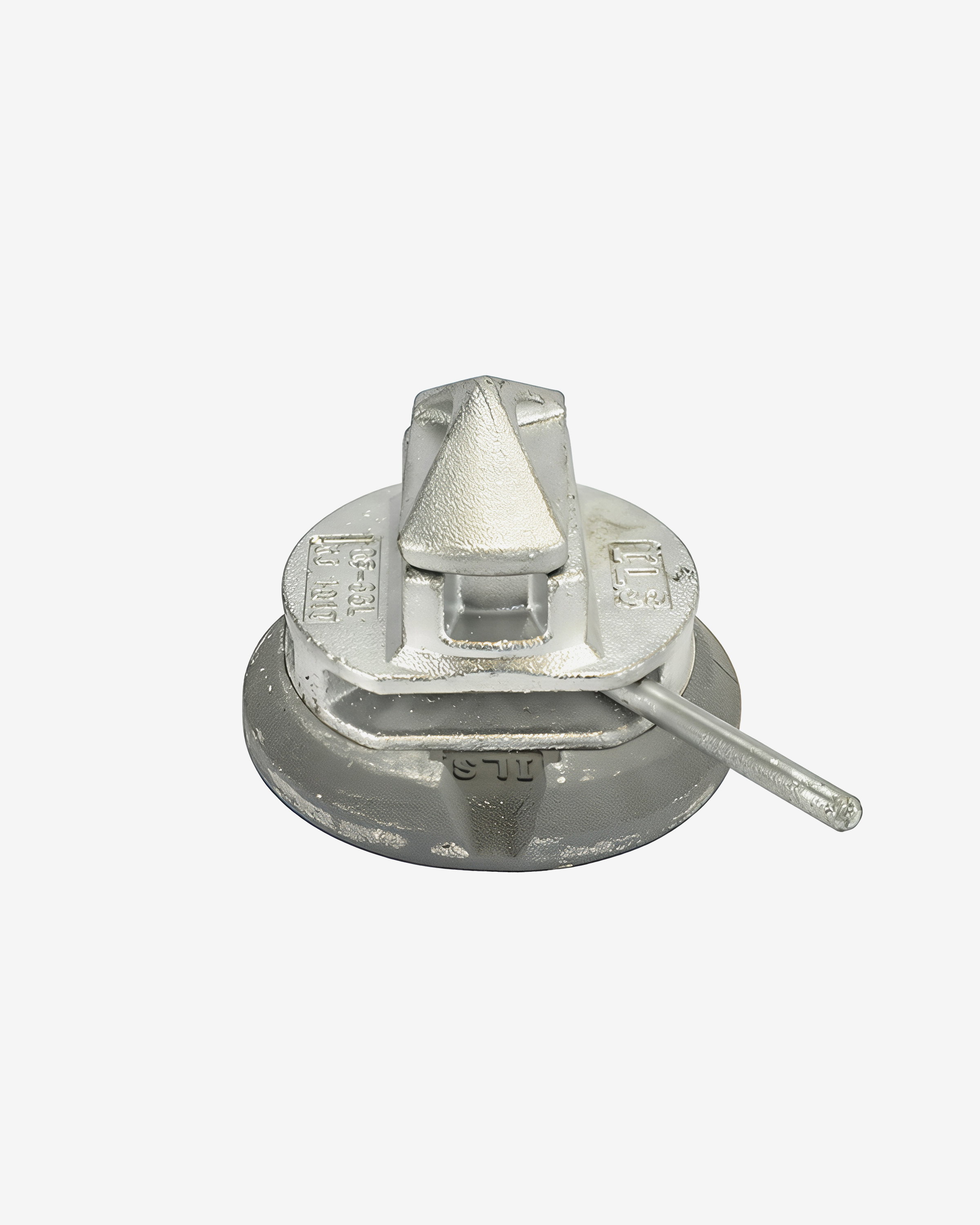

De DF-66 maakt het mogelijk om twistlocks en sjorogen te plaatsen en weer te verwijderen. De BF-66 twistlock zet zeecontainers vast, het LP-21 sjoroog is geschikt voor het zekeren van zware lading. Zo is op hetzelfde dek beide mogelijk.
Te plaatsen via bovenzijde

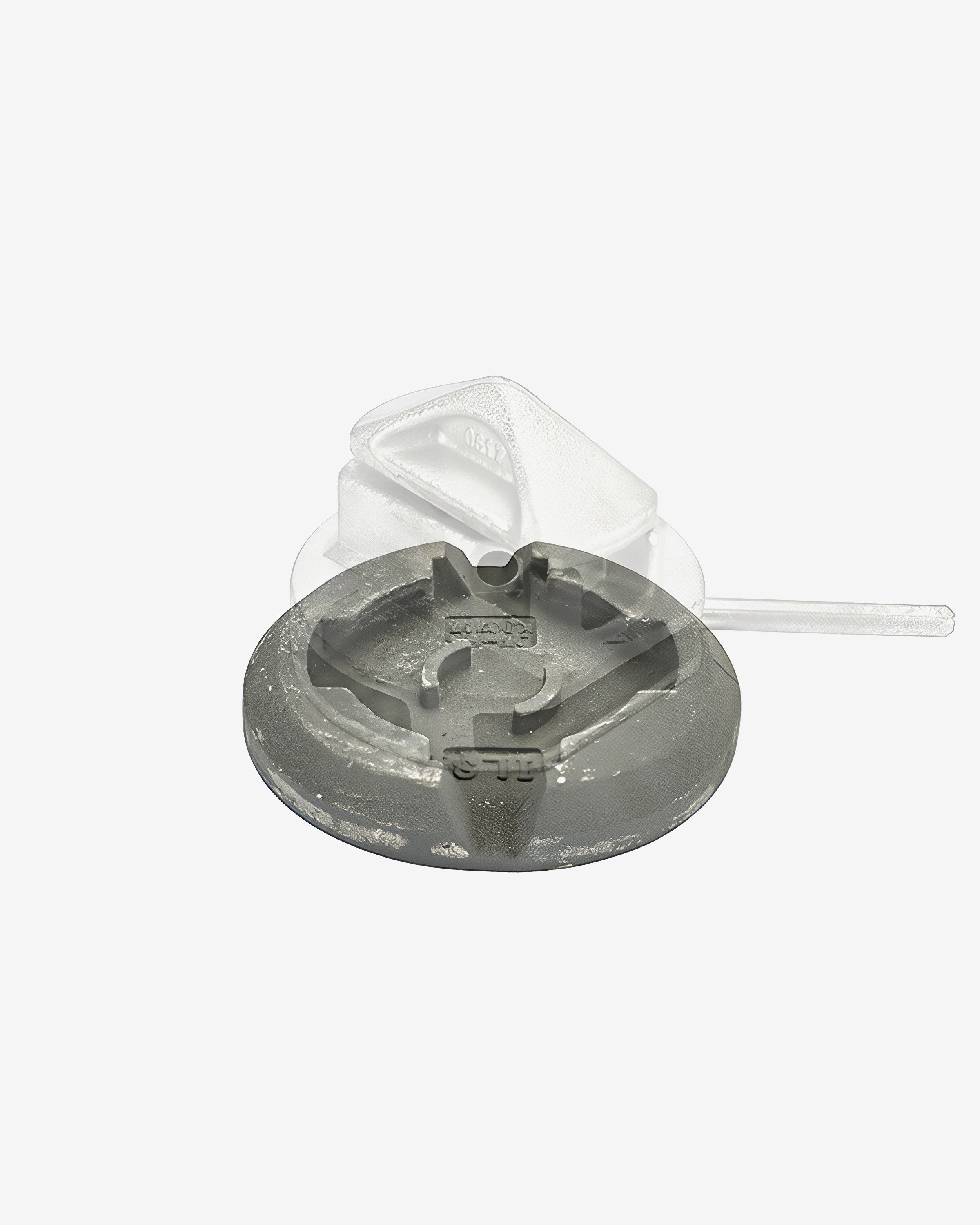

De BF-66 of het LP-21 wordt van bovenaf in de bodemplaat gezet en met een kwartslag gedraaid. Daarmee is het onderdeel vergrendeld. Voor het verwijderen gaat het in omgekeerde volgorde. Omdat er geen ruimte opzij nodig is, kan de DF-66 ook verzonken worden gemonteerd.
Lassen op staal
De DF-66 wordt direct op een stalen ondergrond gelast, zoals een scheepsdek, ponton of offshore constructie. De primer beschermt tegen corrosie en hoeft voor het lassen niet te worden verwijderd. Lasinstructies zijn als download beschikbaar.
Vier vergrendelpunten

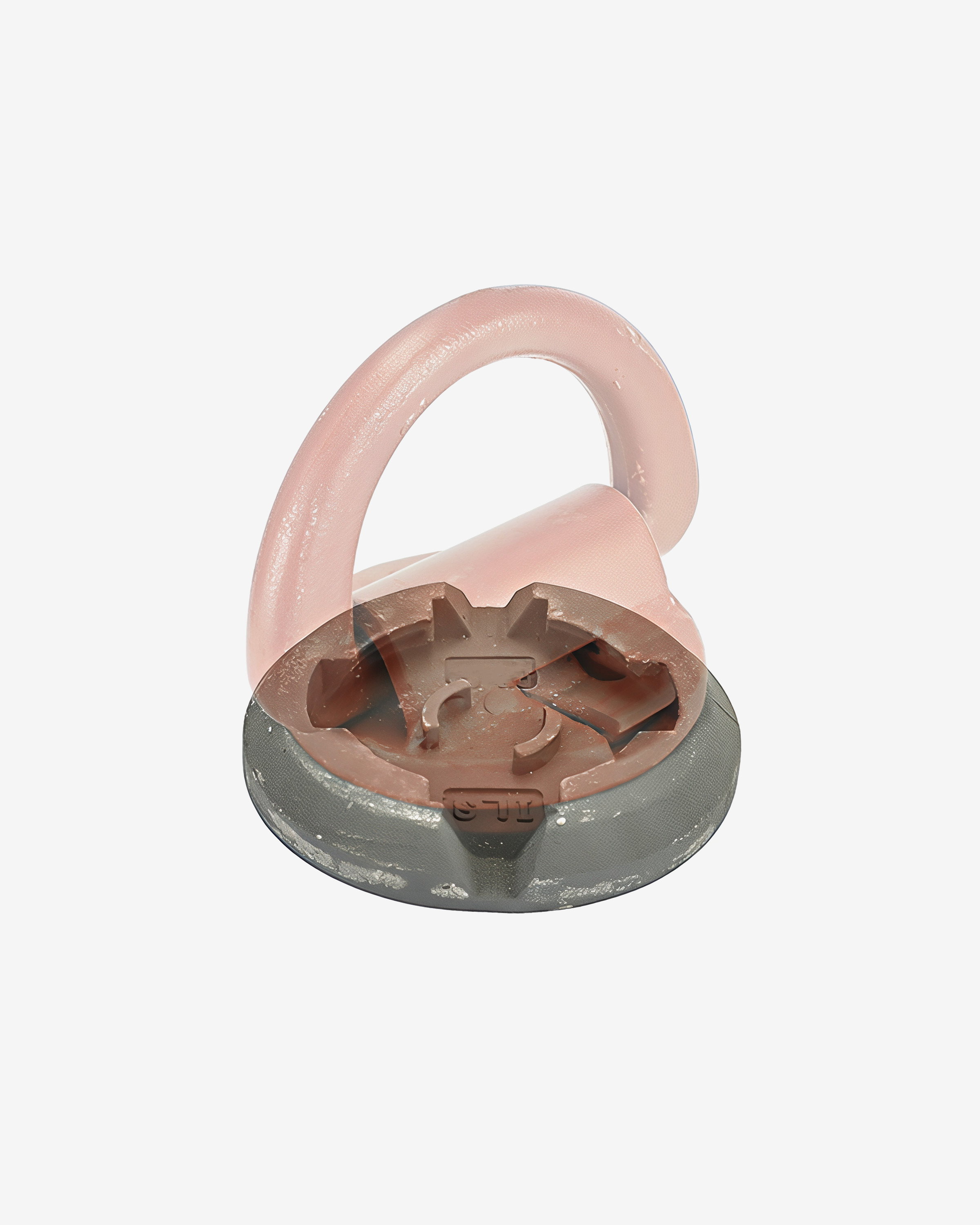

De DF-66 heeft vier vergrendelpunten. Daardoor zitten de BF-66 en het LP-21 in vier richtingen vast en blijven ze ook onder zware belasting op hun plek.
Technische gegevens beschikbaar
Voor nauwkeurige maatvoering zijn een PDF-tekening en een STP-bestand beschikbaar. Zo is de bodemplaat in een CAD-ontwerp te verwerken.
