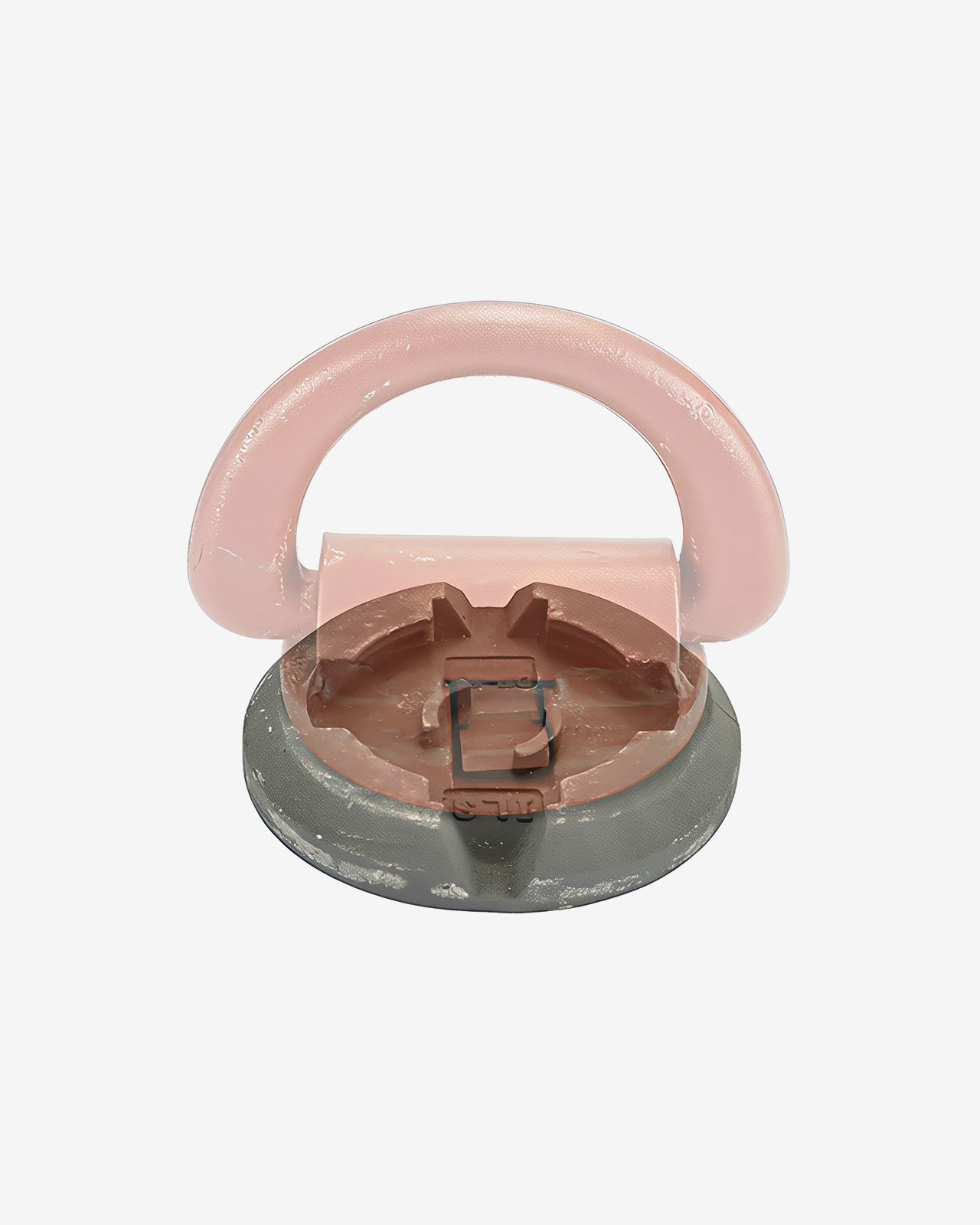

De Breech Base Bodemplaat DF-66 is een robuuste bodemplaat die speciaal is ontwikkeld voor gebruik met de Breech Base Twistlock BF-66 en het Breech Base Sjoroog LP-21. Dankzij het slimme ontwerp zijn deze componenten demontabel, waardoor het dek vrij blijft van uitstekende delen. De bodemplaat is gemaakt van zwaar gietstaal (SCW480) en heeft een geteste breeksterkte van 500 kN (50 ton). De buitenzijde is behandeld met een beschermende primer.

Demontabele oplossing voor twistlocks en sjorogen

De DF-66 maakt het mogelijk om twistlocks en sjorogen eenvoudig te plaatsen én te verwijderen. De BF-66 twistlock wordt gebruikt voor het vastzetten van zeecontainers, terwijl het LP-21 sjoroog ideaal is voor het zekeren van zware lading. Handig bij wisselende ladingen: de ene dag containers, de andere dag machines of constructies.

Te plaatsen via bovenzijde

In tegenstelling tot de DF-31 kunnen de twistlocks en sjorogen bij de DF-66 van bovenaf geplaatst worden. Ze vergrendelen door een kwartslag te draaien. Hierdoor zijn ze in vier richtingen te gebruiken. Deze boveninvoer is ideaal op plekken met weinig ruimte en maakt de DF-66 geschikt voor verzonken montage in bijvoorbeeld een schip of ponton.

Eenvoudig te lassen op diverse ondergronden

De DF-66 kan direct aan een stalen ondergrond worden gelast, zoals een scheepsdek, offshore constructie of trailer. De primer hoeft hierbij niet verwijderd te worden. Lasinstructies zijn beschikbaar via onze website.

Veilig en betrouwbaar

De DF-66 is voorzien van vier vergrendelingspunten die voorkomen dat twistlocks of sjorogen losschieten. Zowel de BF-66 als het LP-21 sjoroog klikken stevig vast en blijven ook onder zware belasting op hun plek.

Technische gegevens beschikbaar

Voor nauwkeurige maatvoering zijn zowel een PDF-tekening als een .STP-bestand beschikbaar. Hiermee kan de bodemplaat eenvoudig worden geïntegreerd in een CAD-ontwerp.

Downloads

de technische tekening (.pdf)

het 3D model (.stp) om in te laden in een technisch tekenpakket

de lasinstructies (.pdf)
